Виды и назначение приборов подачи огнетушащих веществ и их ттх

Первичные средства пожаротушения. Огнетушащие средства, их характеристика и применение. Назначение и устройство различных огнетушителей

Первичные средства пожаротушения

Гашение вооружения, военной технике, фортификационных сооружениях и материальных средств может производиться огнетушителем, засыпанием землей, песком, илом или снегом, накрыванием брезентом, мешковиной, плащ-палатками, обмундированием, сбиванием пламени свежесрубленными ветвями деревьев или кустарника лиственных пород.

Вооружение, военная техника и военные объекты должны быть укомплектованы первичными средствами пожаротушения (огнетушителями, ведрами, лопатами и т. д.), которые используются в случае возникновения пожара.

В районах расположения вооружения, военной техники и материальных средств для тушения очагов пожара подготавливаются вода, песок, свежий дерн и другие средства.

В зимних условиях снежные своды и снежно-хворостяные перекрытия наряду с маскирующими свойствами обладают достаточной устойчивостью против воздействия от огня и могут применяться в качестве средств защиты от него.

При отсутствии средств индивидуальной защиты или невозможности их использования личный состав для защиты от огня должен уметь применять плащ-палатки, шинели, бушлаты, полушубки, ватные куртки, брюки, брезенты, тенты и другие предметы.

При загорании очаг огня (пострадавшего) необходимо плотно накрыть шинелью, плащ-палаткой, общевойсковым защитным плащом и обильно поливать водой.

Огнетушащие средства, их характеристика и применение. Назначение и устройство различных огнетушителей

1. Углекислотные огнетушители

УГЛЕКИСЛОТНЫЕ ОГНЕТУШИТЕЛИ предназначены для тушения загораний веществ, горение которых не может происходить без доступа воздуха, загораний электроустановок, находящихся под напряжением не более 1000В, жидких и газообразных веществ (класс В, С).

Огнетушители делятся на переносные и передвижные.

К переносным относят огнетушители, носимые человеком, огнетушащая способность которых отвечает минимальным техническим требованиям, установленным в нормативно-технической документации.

К передвижным относят огнетушители, оборудованные устройством для перевозки.

Углекислотными огнетушителями предпочтительно оборудовать противопожарные щиты в лакокрасочных цехах, на складах, АЗС и на территории промышленных предприятий.

Огнетушитель ОУ-8М соответствует требованиям международной конвенции СОЛАС по охране человеческой жизни на море, имеет сертификат Российского Морского Регистра Судоходства. Используется на объектах морского и речного флота.

Огнетушители должны эксплуатироваться в диапазоне рабочих температур от -40°С до +50°С.

Некоторые марки углекислотных огнетушителей

ОГНЕТУШИТЕЛЬ ОУ-1

Вместимость баллона: 2л. Огнетушащее вещество — СО2 (двуокись углерода). Длина струи огнетушащего вещества: 1,5 м. Продолжительность подачи огнетушащего вещества: 8 с. Масса огнетушителя не более: 6кг. Габаритные размеры: 430X108X314 мм.

ОГНЕТУШИТЕЛЬ ОУ-2

Вместимость баллона: 3л. Огнетушащее вещество — СО2 (двуокись углерода). Длина струи огнетушащего вещества: 2,5м. Продолжительность подачи огнетушащего вещества: 10с. Масса огнетушителя не более: 7,6кг. Габаритные размеры: 528X110X314 мм.

ОГНЕТУШИТЕЛЬ ОУ-8М

Сертификат морского регистра. Вместимость баллона: 8 л. Огнетушащее вещество — СО2 (двуокись углерода). Длина струи огнетушащего вещества: 3м. Продолжительность подачи огнетушащего вещества: 15 с. Масса огнетушителя не более: 18 кг. Габаритные размеры:790X162X220мм.

ОГНЕТУШИТЕЛЬ ОУ-20

Вместимость баллона: 2X10л. Огнетушащее вещество — CO2 (двуокись углерода). Длина струи огнетушащего вещества: 4 м. Продолжительность подачи огнетушащего вещества: 15 с. Масса огнетушителя не более: 60кг. Габаритные размеры:1200 X 410 X 370мм.

2. Порошковые огнетушители

ПОРОШКОВЫЕ ОГНЕТУШИТЕЛИ предназначены для тушения возгорания твердых, жидких и газообразных веществ (класса А, В, С ), а также возможно их применение для тушения электроустановок, находящихся под напряжением до 1000 В.

Порошковыми огнетушителями рекомендуется оборудовать легковые и грузовые автомобили, сельскохозяйственную технику, противопожарные щиты на химических объектах, в гаражах, мастерских, офисах, гостиницах и квартирах.

Не следует использовать порошковые огнетушители для тушения оборудования, которое может выйти из строя при попадании (ЭВМ, электронное оборудование, электромашины коллекторного типа и т. д.).

Огнетушитель ОП -10(3)М соответствует требованиям международной конвенции СОЛАС по охране человеческой жизни на море, имеет сертификат Российского Морского Регистра Судоходства. Используется на объектах морского и речного флота.

Огнетушители должны эксплуатироваться в диапазоне рабочих температур от -40°С до +50°С.

Некоторые марки порошковых огнетушителей

ОГНЕТУШИТЕЛЬ ОП -1(3) А, В, С

Масса заряда порошка не менее: 0,9 кг. Огнетушащее вещество — огнетушащий порошок. Длина струи огнетушащего вещества: 3м. Продолжительность подачи огнетушащего вещества: 5 с. Масса огнетушителя не более: 2,8 кг. Габаритные размеры: 316 X 135 X 100мм.

ОГНЕТУШИТЕЛЬ ОП -2(3) А, В, C

Масса заряда порошка не менее: 1,5 кг. Огнетушащее вещество — огнетушащий порошок Длина струи огнетушащего вещества: 3м. Продолжительность подачи огнетушащего вещества: 5 с. Масса огнетушителя не более: 3,7 кг. Габаритные размеры: 325 X 150 X 130мм.

ОГНЕТУШИТЕЛЬ ОП -8(Г)

Масса заряда порошка не менее: 7,6 кг. Огнетушащее вещество — огнетушащий порошок Длина струи огнетушащего вещества: 4,5 м. Продолжительность подачи огнетушащего вещества: 10 с. Масса огнетушителя не более: 15 кг. Габаритные размеры:420 X210 X 210мм.

ОГНЕТУШИТЕЛЬ ОП-100(3) А, В, С

Масса заряда порошка не менее: 79 кг. Огнетушащее вещество — огнетушащий порошок Длина струи огнетушащего вещества: 6 м. Продолжительность подачи огнетушащего вещества: 30с. Масса огнетушителя не более: 135 кг. Габаритные размеры: 1090 X 640 X 630мм.

3. Воздушно-пенные огнетушители

ВОЗДУШНО-ПЕННЫЕ ОГНЕТУШИТЕЛИ предназначены для тушения загораний тлеющих материалов, горючих жидкостей на промышленных предприятиях, складах хранения горючих материалов.

Данные огнетушители не предназначены для тушения загораний веществ, горение которых может происходить без доступа воздуха (алюминий, магний и их сплавы, натрий и калий) и электрооборудования, находящегося под напряжением.

Огнетушители должны эксплуатироваться в диапазоне рабочих температур от +5 °С до +50°С.

В холодное время года воздушно — пенные огнетушители поставляются незаряженными.

ОГНЕТУШИТЕЛЬ ОВП -5(3)

Количество огнетушащего вещества: воды — 3,2 л, заряда — 1 кг. Длина струи огнетушащего вещества: 3м. Продолжительность подачи огнетушащего вещества: 30с. Масса огнетушителя не более — 7.8 кг. Габаритные размеры: 450 X 290 X 175 мм.

ОГНЕТУШИТЕЛЬ ОВП -10 (3)

Количество огнетушащего вещества: воды — 6,5 л, заряда — 2 кг. Длина струи огнетушащего вещества: 3,5 м. Продолжительность подачи огнетушащего вещества: 40с. Масса огнетушителя не более — 14 кг. Габаритные размеры: 628 X 290 X 300мм.

ОГНЕТУШИТЕЛЬ ОВП -50 (3)
Количество огнетушащего вещества: воды — 32,5 л, заряда — 10 кг. Длина струи огнетушащего вещества: 4 м. Продолжительность подачи огнетушащего вещества: 40с. Масса огнетушителя не более — 85 кг. Габаритные размеры: 890 X 515 X 470мм.

ОГНЕТУШИТЕЛЬ ОВП-100(3)
Количество огнетушащего вещества: воды — 65,5 л, заряда — 20кг. Длина струи огнетушащего вещества: 4 м. Продолжительность подачи огнетушащего вещества: 60с. Масса огнетушителя не более — 155 кг. Габаритные размеры: 1090 X 820 X 660 мм.

Вопрос № Классификация пожарных автомобилей по назначению. Назначение, общее устройство и тактико-технические характеристики основных пожарных автомобилей общего применения

Вопрос № 1. Классификация пожарных автомобилей по назначению. Назначение, общее устройство и тактико-технические характеристики основных пожарных автомобилей общего применения.

«Методические рекомендации по действиям подразделений федеральной противопожарной службы при тушении пожаров и проведении аварийно-спасательных работ»:

Пожарный расчёт (отделение) — первичное тактическое подразделение ФПС на пожарном автомобиле, способное самостоятельно решать отдельные задачи по тушению пожара и проведению АСР.

Технические требования предъявляемые к пожарным автомобилям приведены в ГОСТ Р 53248-2009 «Техника пожарная. Пожарные автомобили. Номенклатура показателей», ГОСТ Р 53328-2009 «Техника пожарная. Основные пожарные автомобили. Общие технические требования. Методы испытания». На раме шасси устанавливается двигатель, кабина, механизмы трансмиссии, т.е. ходовая часть, емкости, системы и механизмы, составляющие в целом пожарный автомобиль.

Классификация пожарных автомобилей, термины и определения приведены в ГОСТ Р 53247-2009 «Техника пожарная. Пожарные автомобили. Классификация, типы и обозначения».

Классификация пожарных автомобилей

К основным пожарным автомобилям общего применения относятся:

пожарная автоцистерна (АЦ): Пожарный автомобиль, оборудованный пожарным насосом, емкостями для хранения жидких огнетушащих веществ и средствами их подачи и предназначенный для доставки к месту пожара личного состава, пожарно-технического вооружения и оборудования, проведения действий по его тушению и аварийно-спасательных работ.

пожарная автоцистерна с лестницей (АЦЛ): Пожарный автомобиль, оборудованный пожарным насосом, емкостями для хранения жидких огнетушащих веществ и средствами их подачи, стационарной механизированной выдвижной и поворотной лестницей и предназначенный для доставки к месту пожара личного состава, пожарно-технического вооружения и оборудования, проведения действий по тушению пожара, использования при аварийно-спасательных работах.

пожарная автоцистерна с коленчатым подъемником (АЦПК): Пожарный автомобиль, оборудованный пожарным насосом, емкостями для хранения жидких огнетушащих веществ и средствами их подачи, стационарной механизированной поворотной коленчатой или телескопической подъемной стрелой с люлькой (подъемной платформой) и предназначенный для доставки к месту пожара личного состава, пожарно-технического вооружения и оборудования, проведения действий по тушению пожара и использования при аварийно-спасательных работах.

автомобиль пожарно-спасательный (АПС): Пожарный автомобиль, оборудованный пожарным насосом, емкостями для хранения жидких огнетушащих веществ и средствами их подачи, генератором, расширенным комплектом пожарно-технического вооружения и предназначенный для доставки личного состава, пожарно-технического вооружения и оборудования к месту пожара (аварии), тушения и проведения аварийно-спасательных работ.

автомобиль пожарно-спасательный с лестницей (АПСЛ): Пожарный автомобиль, оборудованный механизированной выдвижной и поворотной лестницей и предназначенный для тушения пожаров и проведения аварийно-спасательных работ.

пожарный автомобиль первой помощи (АПП): Пожарный автомобиль на шасси легкого класса, оборудованный насосной установкой, емкостями для жидких огнетушащих веществ и предназначенный для доставки к месту пожара (аварии) личного состава, пожарно-технического вооружения и оборудования, проведения действий при тушении пожаров в начальной стадии и первоочередных аварийно-спасательных работ.

пожарный автомобиль насосно-рукавный (АНР): Пожарный автомобиль, оборудованный насосом, комплектом пожарных рукавов и предназначенный для доставки к месту пожара (аварии) личного состава, пожарно-технического вооружения, оборудования и проведения действий по тушению.

пожарный автомобиль с насосом высокого давления (АВД): Пожарный автомобиль, оборудованный пожарным насосом высокого давления, емкостями для жидких огнетушащих веществ, комплектом пожарно-технического вооружения и предназначенный для проведения действий по тушению пожаров в высотных зданиях и сооружениях.

Тактико-техническая характеристика эксплуатируемых АЦ.

Показатели	АЦС-40 (131)(модель 42Б)	АЦ-40 (130Е)(модель 126)	АЦ-40 (130)(модель 63А)	АЦ-40 (130)(модель 6ЗБ)	АЦ-40 (131)(модель 137)	АЦ-40 (131)(модель 153)	АЦ-40 (133Г1)(модель 181)	АЦ-40 (375)(модель 94)	АЦ-40 (ЭД)МУ1Л (модель ПМ 102А)
Максимал. скорость, км/ч	80	86	90	90	80	80	80	80	80
Число мест для боевого расчета, включая водителя	7	7	7	7	7	7	6	7	5
Масса с полной нагрузкой, кг	11160	9525	9100	9600	11050	11500	14970	14200	14928
Наименьший радиус поворота, м	10.2	8.0	8.0	8.0	10.2	10.2	11.0	10.5	10.5
Расход горючего на 100 км, л	40	44.0	44.0	44.0	40.0	40.0	36.0	55	46
Емкость бака для горючего, л	150	170	150	150	170	170	125+125	170	170
Напор, м	100	100	100	100	100	100	100	100	100
Емкость,л:
Цистерны для воды	2400	2150	2100	2350	2400	2300	5000	4000	4000
Бака для пенообраз.	150	150	150	165	150	56	180	180	180
Время всас. с высоты 7 м	30	35	30	35	30	35	35	35	35
Производительностъ пеносмесителя, м3/мин	4,79,414,118,123,5	4812	4,79,414,118,123,5	4,79,414,118,123,5	4,79,414,118,123,5	4,79,414,118,123,5	4,79,414,118,123,5	4,79,414,118,123,5	4,79,414,118,123,5
Количество рукавов, шт. (51/66/77)	6/4/10

Виды огнетушителей, их характеристики и назначение

   Огнетушитель является простым и в то же время эффективным противопожарным средством, которое борется с очагами пожара, не допуская его распространения.

Огнетушители – базовое спецоборудование, с помощью которого можно самостоятельно потушить огонь, не подвергая опасности собственное здоровье и близких людей. Поэтому важно знать классификацию и применение огнетушителей.

Более того, по всем правилам пожарной безопасности в каждом офисе, транспортном средстве и на предприятии наличие противопожарного огнетушителя обязательно.

Согласно тех же правил пожарной безопасности каждое помещение в зависимости от уровня пожарной угрозы и площади должно оснащаться определенным количеством огнетушителей. Нормы оснащения помещений огнетушителями приведены в таблицах в конце статьи. Сейчас же мы рассмотрим классификацию огнетушителей по главным признакам и назначение каждого вида по отдельности.

Типы огнетушителей

   Все огнетушители работают по одному принципу – в рабочем баллоне находится противопожарное вещество, которое под действием давления выпускается через сопло и способствует тушению огня. Есть несколько характеристик, по которым определяют тип огнетушителя и способ его применения.

По объему баллона заполненного рабочим веществом

• Малолитражные ручные (вместительностью до 5 литров) Такой огнетушитель преимущественно используется в автомобиле как переносное противопожарное средство
• Промышленные ручные (вместительностью от 5 до 10 литров), используются на промышленном объекте
• Стационарные и передвижные (вместительностью от 10 литров и выше), предназначенные для тушения больших очагов пожара

По способу срабатывания

• Ручные. К этому типу относится большая часть всех переносных огнетушителей. Они используются в небольших помещениях, а также хранятся в транспортных средствах. Для их активации необходимо воздействие человека.
• Самосрабатывающие. Автоматически активируются при нагревании до определенной температуры или фиксируя появление дыма в помещении. Обычно, такие огнетушители используются в офисах, складах и в промышленности в качестве неотъемлемой части комплексной системы пожаротушения
• Комбинированные. Сочетают в себе свойства ручных и самосрабатывающих огнетушителей

По типу пускового устройства

• с пиропатроном
• с затвором пистолетного типа
• с затвором вентилем
• с пусковым устройством от постоянного источника давления

По способу подачи содержимого баллона наружу

• под собственным давлением огнетушащего вещества
• под действием газов предварительно закачанных в корпус
• под давлением газов специального баллончика, который располагается в корпусе огнетушителя
• под давлением газов, которые образуются вследствие химической реакции всех компонентов

По типу активного огнетушащего вещества

• Порошковые (содержимое порошкового типа)
• Воздушно-пенные (содержимое пенного типа)
• Газовые (содержимое представляет собой газ); делят на углекислотные и аэрозольные
• Жидкостные (содержимое представляет собой жидкость)

   Последняя характеристика является главной во всей классификации и определяет назначение средства пожарной безопасности. Поэтому стоит более подробно рассмотреть принцип работы каждого вида огнетушителей.

Принцип работы и назначение огнетушителей

   Что бы быть уверенным в правильности использования огнетушителя нужно не только знать его свойства, но и ознакомится с классификацией пожарных угроз. Гражданские огнетушители свободно доступные в продаже предназначенные для тушения пожаров разных классов:

• А – при горении твердых веществ;
• В – при горении жидких веществ;
• С – при горении газообразных веществ;
• Е – при горении электрооборудования под напряжением до 1000 В

Способ ликвидации возгорания, как и возможность применения того или иного огнетушителя напрямую зависит от класса пожара.

Таблица 1. ТИПЫ ОГНЕТУШИТЕЛЕЙ И ИХ НАЗНАЧЕНИЕ
Тип	Жидкостные	Порошковые	Углекислотные	Аэрозольные	Воздушно-пенные
Огнетушители	ОВ-1(3)ОВ-8	ОП-5ОП-8ОП-2	ОУ-5ОУ-3ОУ-10	ВВПА-500 ВВПА-400	ОВП-4ОВП-8ОВП-40 (ОВП-50)
Описание	Огнетушащее средство представлено водой и водными растворами химически активных веществ. Также используются поверхностно активные вещества.	Порошки общего и спец. назначения. Основа порошка – минеральные соли. Добавляют также вещества для предотвращения увлажнения и комкования порошка.	Гасящее вещество углекислота. При распылении она расширяется в 400 раз, образуя газ. При этом температура понижается до -70 градусов Цельсия.	Гасящее вещество представляет собой галоидированные углеводороды, которые образуют при распилении бромистый этил, хладон.	Огнутушащее вещество – пена, которая образуется во время химической или механической реакции водных растворов.
Область применения	Используются только при плюсовых температурах. Назначенные для тушения горящих твердых веществ	Наиболее универсальны Используются во всех типах пожаров.	При тушении пожаров в помещении, где нежелательно использовать воду.	Хорошо тушат твердые вещества, электрические установки под напряжением. Исключение щелочи и вещества содержащие кислород.	Предназначенные для тушения средних пожаров. Не рекомендуется использовать при тушении веществ поддерживающих горение без кислорода
Класс пожара	A, B	A,B,C,E	B,C	B,C,E	A,B,C

   Таким образом, можно сделать заключение, что наиболее популярными на сегодня есть порошковые огнетушители, которые успешно тушат пожар любого класса. Для тушения пожаров A,B,C классов наиболее подходят углекислотные и воздушно-пенные огнетушители. И только для гашения простых очагов пожара используют водные огнетушители.

   Наконец рассмотрим установленные правилами пожарной безопасности нормы на оснащение помещений огнетушителями разных типов, в зависимости от площади помещения и уровня пожарной угрозы (класса пожара)

Таблица 2. НОРМЫ ОСНАЩЕНИЯ ПОМЕЩЕНИЙ ПЕРЕНОСНЫМИ ОГНЕТУШИТЕЛЯМИ
Категорияпомещения	Предельнаязащищаемаяплощадь, м2	Класспожара	Количество огнетушителей
Пенных водных9 л	порошковых, кг	хладоновых3л	углекислотных,кг
2	4	9	2	3;5
А,Б,В (горючие газы и жидкости)	200	АBCE	2**4*—	—-	2*2*2*2*	1**1**1**1**	-4*4*-	—-	—2**
В	400	AE	2**-	4*-	2**2**	1*1*	-2*	-4*	2*2**
Г	800	BC	2*-	-4*	2**2**	1*1*	—	—	—
Г,Д	1800	AE	2**-	4*2*	2**2**	1*1*	-2*	-4*	-2**
Общественные здания	800	AE	4**-	8*-	4**4**	2*2*	-4*	-4*	4*2**
Примечания:Знаком «**» обозначены огнетушители, рекомендуемые для оснащения объектов; знаком «*» — огнетушители, применение которых допускается при отсутствии рекомендуемых или при соответствующем обосновании; знаком «-» — огнетушители, которые не допускаются для оснащения данных объектов

Таблица 3. НОРМЫ ОСНАЩЕНИЯ ПОМЕЩЕНИЙ ПЕРЕДВИЖНЫМИ ОГНЕТУШИТЕЛЯМИ
Категорияпомещения	Предельнаязащищаемаяплощадь, м2	Класспожара	Количество огнетушителей
воздушнопенных 100л	комбинированных(пена-порошок)100л	порошковых100л	углекислотных
25л	80л
А,Б,В (горючие газы и жидкости)	500	ABCE	1**2*—	1**1**1*-	1**1**1**1*	—2*	3*3*3*1**
В (кроме горючих газов и жидкостей), Г	800	ABCE	1**2*—	1**1**1*-	1**1**1**1*	4*—1**	2*3*3*1*
Примечания:Знаком «**» обозначены огнетушители, рекомендуемые для оснащения объектов; знаком «*» — огнетушители, применение которых допускается при отсутствии рекомендуемых или при соответствующем обосновании; знаком «-» — огнетушители, которые не допускаются для оснащения данных объектов

Устройство и назначение порошковых огнетушителей

Огнетушители порошковые используются при тушении пожаров класса А, В (дерево, бумага, краски и ГСМ), С (Газообразные вещества) и электроустановок находящихся под напряжением до 1000B. Огнетушители бывают разных видов, и часто варьируются в зависимости от типа наполнителя. Порошковые огнетушители – это специальное устройство, в стальной корпус которого закачивается под давлением порошок. Открывание и закрывание аппарата происходит довольно – таки легко, благодаря специальному клапану, индикатору давления. Порошковые огнетушители снабжены манометром, который показывает давление в баллоне, тем самым сообщая пользователю об оставшейся работоспособности устройства. Эксплуатируются воздушно-пенные огнетушители при температуре от -40 до +50°С. Перезарядка один раз в 5 лет. Огнетушители порошковые переносные ОП Огнетушители порошковые передвижные ОП

Назначение и устройство порошковых огнетушителей ОП

• Порошковые огнетушители ABCE используются в качестве первичного средства тушения загорания пожаров класса А (твердых веществ), В (жидких веществ), С (газообразных веществ) и электроустановок, находящихся под напряжением до 1000 В.
• Огнетушители класса D предназначены для тушения загораний щелочных и щелочноземельных металлов и других материалов, горение которых может происходить без доступа воздуха.
• Порошковые огнетушители можно разделить на закачные, с балоном сжатого воздуха и газогенераторные.
• В зависимости от объема баллона огнетушители делятся на переносные и передвижные.
• Масса заряда переносных огнетушителей составляет 1, 2, 3, 4, 8 литров.
• У предвижных емкость баллона — 50, 100 литров.

Огнетушители со встроенным газовым источником давления ОП (г).

Огнетушитель состоит из корпуса 1, наполненного огнетушащим порошком.
На горловине корпуса посредством накидной гайки закреплена головка 6 с бойком.
На головку установлен: источник газа — ИХГ поз. 2 (или газогенератор ГГУ поз.

 9), сифонная трубка 4, рукоятка запуска 5.

Огнетушитель оснащен гибким рукавом 7, пистолетом-распылителем 8, который состоит из ручки 12с подвижным подпружиненным штуцером, рассекателя 11 и сопла 10.

Принцип действия:

Принцип действия огнетушителя основан на использовании энергии сжатого газа для аэрирования и выброса огнетушащего порошка.
Для приведения огнетушителя в действие необходимо:

1. Выдернуть опломбированную чеку.
2. Отвести вверх рукоятку запуска 5 (при этом боек приводит в действие источник газа 3 или 9, в результате чего рабочий газ через газоотводную трубку 2, при использовании ИХГ, или отверстия в корпусе 9 газогенератора ГГУ аэрирует порошок и создает внутри корпуса огнетушителя требуемое избыточное давление).
3. Нажать кистью руки на ручку 12 пистолета-распылителя 8 (при этом огнетушащий порошок через гибкий рукав 7 и пистолет-распылитель подается на очаг пожара).

Тушение необходимо производить с наветренной стороны с расстояния не менее 3-4 метра.
После окончания тушения необходимо нажать на ручку 3 и выбросить остаток порошка.

Техническое обслуживание огнетушителей

• Заряженные огнетушители при хранении и транспортировании могут находиться как в вертикальном, так и в горизонтальном положении.
• Один раз в четыре года необходимо производить освидетельствование огнетушителя.
• Перезарядка, ремонт и освидетельствование огнетушителей должны производиться в специализированных организациях.

Огнетушители с баллонами сжатого газа ОП-4(б) и ОП-8(б)

Рисунок 2. Устройство огнетушителя ОП-4(б).

1 — корпус 2 —  газовый баллончик 3 — рычаг запорно-пускового устройства 4 — сифонная трубка 5 — трубка подвода рабочего газа в нижнюю часть корпуса огнетушителя 6 — шланг 8 — насадка (ствола)

9 — заряд порошка

Принцип действия:

Работа огнетушителя основана на вытеснении огнетушащего порошкового состава под действием избыточного давления, создаваемого рабочим газом.В качестве рабочего газа используется двуокись углерода. В огнетушителях ОП-4(б) вместимость баллончика для рабочего газа составляет 0,175 л, в ОП-8(б) — 0,350 л. Длина порошковой струи, при этом, составляет 3,5 и 4,5 м, соответственно.

Для приведения огнетушителя в действие необходимо:

1. Выдернуть опломбированную чеку 10.
2. Отвести вверх рукоятку запуска 3 (при этом боек приводит в действие источник газа 2, в результате чего рабочий газ через газоотводную трубку 5 аэрирует порошок и создает внутри корпуса огнетушителя требуемое избыточное давление).
3. Нажать кистью руки на ручку 7 насадки 8.

Эксплуатация и техническое обслуживание огнетушителей

• Оба типа огнетушителей допускают до 5 срабатываний при прерывистой подаче порошка. Максимальная продолжительность действия огнетушителей при прерывистой подаче порошка составляет 120 с.
• Средний срок службы огнетушителей 10 лет.
• Техническое обслуживание производится 1 раз в два года.

Огнетушители порошковые закачные ОП-1(з) и ОП-2(з)

Рисунок 3. Устройство огнетушителя ОП-4(з).

1 — корпус 2 — трубка 3 — рычаг клапан 4 — ручка для переноски 5 — чека 6 — ручка запуска

7 — индикатор давления

Принцип действия:

Принцип действия огнетушителя основан на использовании энергии сжатого газа (воздуха кл. 5 ГОСТ 17433) для выброса огнетушащего порошка.
Для приведения огнетушителя в действие необходимо:

1. Проверить наличие рабочего давления в корпусе по индикатору 7.
2. За ручку 4 поднести огнетушитель к месту пожара с наветренной стороны на расстояние не менее 3-4 м.
3. Выдернуть чеку 5 и направить сопло головки 8 на очаг пожара.
4. Нажать на ручку запуска 6.

После окончания тушения необходимо нажать на ручку запуска и выбросить остаток порошка, при этом сопло головки должно быть направлено в сторону от себя.

Эксплуатация и техническое обслуживание огнетушителей

• Один раз в квартал необходимо проверять по индикатору соответствие величины рабочего давления газа в корпусе огнетушителя его установленному значению. Стрелка индикатора должна находиться в зеленом секторе шкалы.
• Один раз в год необходимо производить техническое освидетельствование огнетушителей на зарядных станциях с отметкой о результатах освидетельствования в паспорте (журнале).

Огнетушители переносные порошковые ОП-4(з) и ОП-8(з)

Рисунок 4. Устройство огнетушителей ОП-5(з) и ОП-10(з).

1 — корпус 2 — заряд 3 — сифонная трубка 4 — пространство для рабочего (вытесняющего) газа 5 — манометр 6 — ручка для переноски 7 — головка с рычагом

7 — шланг с насадком

В зависимости от типа порошка огнетушители предназначены для тушения пожаров следующих классов:

• ПСБ-3 — классы В, С и Е;
• П-2АП — классы А, В, С и Е;
• ПХК — классы В, С, Д и Е;
• Пирант — классы А, В, С и Е.

Для приведения огнетушителя в действие необходимо:

1. Сорвать чеку 9 (пломбу).
2. Резко нажать на рычаг 7 и быстро отпустить.
3. Через 5 с нажать на рычаг 7, направив струю порошка на огонь.

Эксплуатация и техническое обслуживание огнетушителей

• Проверка давления рабочего газа — один раз в год;
• Проверка состояния огнетушащего порошка — один раз в пять лет;
• Переосвидетельствование баллона — через 5 лет.

Проверка давления газа производится визуально по индикатору (манометру) 5. Стрелка индикатора должна быть в зеленом секторе.

Тушение горящей одежды на человеке

• При воспламенении одежды очень важно действовать быстро, но не поддаваться панике.Нельзя совершать резких движений и бегать в горящей одежде — это усиливает горение.
• При воспламенении небольшого участка иногда удается сорвать горящую одежду и затем потушить ее на полу. Сбивание пламени руками может привести к дополнительным ожогам.Если огонь охватил большую часть одежды, необходимо повалить пострадавшего на пол, чтобы пламя не распространялось к голове, и немедленно применить огнетушащие средства.
• Вода наиболее эффективна при тушении загоревшейся одежды, при ее использовании уменьшается тяжесть ожогов. Другие средства огнетущення применяют только в тех случаях, когда вода по каким-либо причинам недоступна в данный момент.Допустимо использование воздушно-пенного и даже химического пенного огнетушителя. В последнем случае пену нельзя направлять на голову, а пострадавший должен закрыть глаза.
• При умелом применении весьма эффективны и порошковые огнетушители.Накрывание пострадавшего асбестовым одеялом, ватником и т. п. позволяет быстро потушить пламя, но приводит к прижиманию горящей или тлеющей одежды к коже и увеличивает тяжесть ожогов, особенно при горении синтетической одежды.
• Углекислотные огнетушители не предназначены для тушения горящей одежды, поскольку существует опасность обморожения незащищенной кожи. Однако в экстренных ситуациях, если других средств под рукой не оказалось, лица, имеющие опыт работы с углекислотными огнетушителями, могут применять их для тушения одежды, соблюдая известные меры предосторожности.
• После ликвидации пламени необходимо быстро удалить тлеющие остатки одежды, кроме тех, которые прилипли к обожженным участкам кожи, и немедленно приступить к оказанию первой помощи при термических ожогах.

Классификация противопожарного оборудования. Виды противопожарного оборудования

КОНСПЕКТ

ЛЕКЦИЙ

по дисциплине «Противопожарное оборудование»

Лекция 1

Классификация противопожарного оборудования. Виды противопожарного оборудования.

Для проведения всех видов работ на пожаре личный состав пожарной охраны использует комплект пожарно-технического вооружения, состоящий из пожарного оборудования, ручного пожарного инструмента, пожарных спасательных устройств, средств индивидуальной защиты, технических устройств для конкретных пожарных машин в соответствии с их назначением.

Пожарная техника— технические средства для предотвращения, ограничения развития, тушения пожара, защиты людей и материальных ценностей от пожара.

Пожарно-техническое вооружение— комплект, состоящий из пожарного оборудования, ручного пожарного инструмента, пожарных спасательных устройств, средств индивидуальной защиты, технических устройств для конкретных пожарных машин в соответствии с их назначением.

Противопожарное оборудование — оборудование, входящее в состав коммуникаций пожаротушения, а также средства технического обслуживания этого оборудования.

Примечание. К коммуникациям пожаротушения относятся рукавные линии, рукавные разветвления и т. д.

Пожарное спасательное устройство– устройство для спасения людей при пожаре.

Ручной пожарный инструмент — ручной инструмент для вскрытия и разборки конструкций, проведения аварийно-спасательных работ при тушении пожара.

Пожарно-техническое вооружение можно разделить по назначению на несколько видов.

Средства индивидуальной защиты.

К ним относятся дыхательные аппараты, диэлектрические средства, костюмы теплоотражательные, респираторы, защитные покрывала и т. д.

Данные средства предназначены для защиты личного состава от опасных факторов пожара.

Оборудование для тушения пожара.

Оборудование для тушения пожара делится на:

— гидравлическое оборудование (пожарные колонки, соединительные и переходные головки, гидроэлеваторы, пеносмесители, водосборники, всасывающие сетки, насадки-распылители и т. д.);

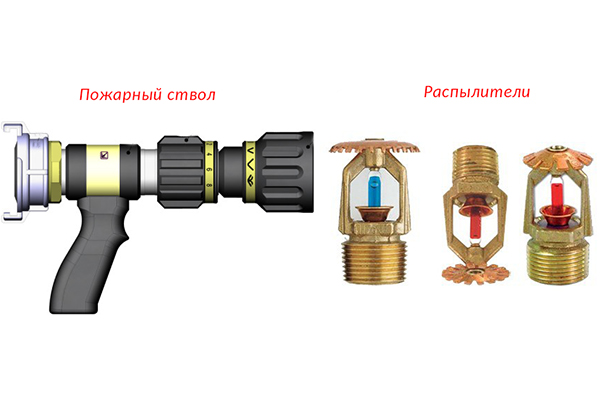

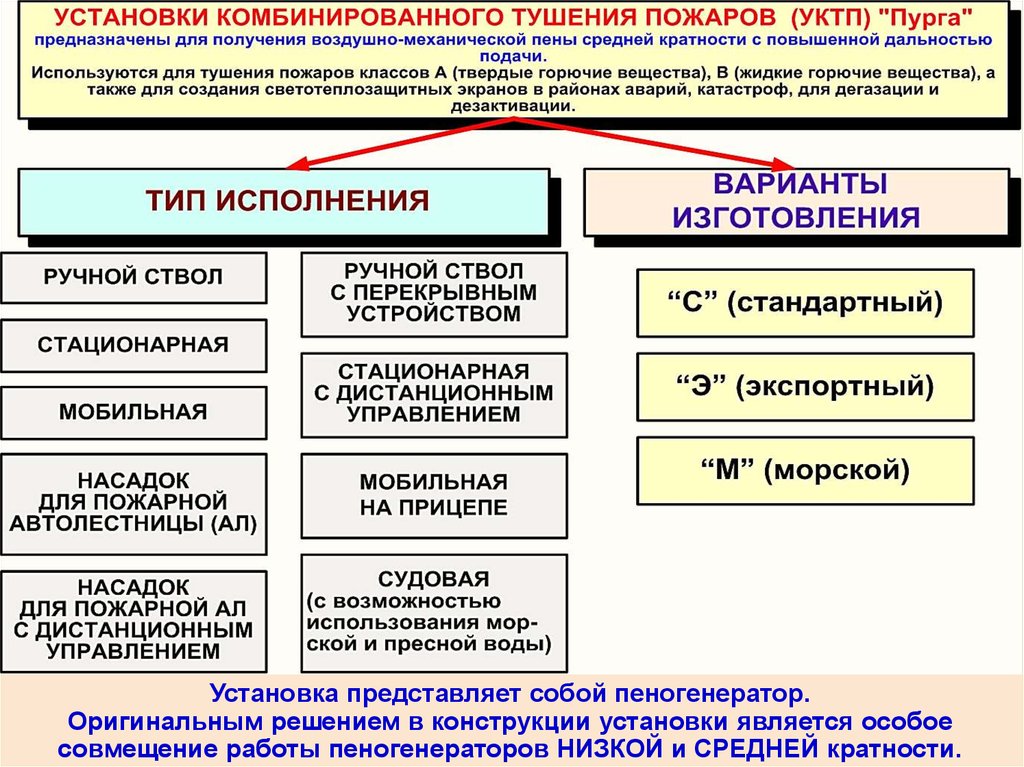

— приборы подачи огнетушащих веществ (ручные и лафетные пожарные стволы, генераторы пены);

— пожарные рукава;

— другое оборудование (рукавные задержки и зажимы, крюк для открывания крышки гидранта, ключи для соединения рукавов, рукавные мостики).

Оборудование для тушения пожара предназначено непосредственно для подачи огнетушащих веществ в очаг пожара.

Спасательное оборудование.

Оно предназначено для спасения людей с высоты при пожаре. К спасательному оборудованию относятся ручные пожарные лестницы, веревки пожарно-спасательные и канатно-спусковые устройства, а также пневматические прыжковые спасательные устройства, натяжное спасательное полотно, пояс пожарный с карабином и т. д.

Аварийно-спасательный инструмент.

Аварийно-спасательный инструмент предназначен для вскрытия и разборки строительных конструкций при пожаре, а также для обеспечения доступа к пострадавшим при ДТП, авариях и ЧС. Он включает в себя:

— ручной немеханизированный аварийно-спасательный инструмент (ломы и багры пожарные, крюк для разборки конструкций и т. д.);

— ручной механизированный аварийно-спасательный инструмент (бензопилы, бензорезы, термические резаки и т. д.);

— гидравлический аварийно-спасательный инструмент (разжим-кусачки, ножницы комбинированные, домкраты, отрыватели петель и т.д.).

Вид и количество пожарно-технического вооружения для комплектации пожарных автомобилей зависят от его массы и назначения.

Классификация пожарных автомобилей

Основные пожарные автомобили предназначены для доставки личного состава под­разделений ГПС, огнетушащих веществ и оборудования к месту пожара и подачи огнетушащих веществ в зону горения.

Пожарные автомобили общего применения предназначены для тушения пожаров на объектах городов и в жилом сек­торе.

Пожарные автомобили целевого применения обеспечивают тушение пожаров на объектах нефтехимической промышленности, аэродромах и др.

Основные ПА общего применения обозначаются так:

§ автоцистерны пожарные — АЦ;

§ пожарные автомобили насосно-рукавные — АНР;

§ пожар­ные автомобили с насосами высокого давления – АВД;

§ пожарные автомо­били первой помощи — АПП.

Они характеризуются рядом параметров. Нормами пожарной безопасности установлено, что в качестве главных па­раметров, определяющих функциональное назначение ПА, используются:

§ вместимость цистерны, м3;

§ подача насоса, л/с, при номинальной частоте вращения вала насоса;

§ напор насоса, м вод.ст.

Начальные буквы наименований ПА и главный параметр типа ПА положены в основу их условных обозначений.

Примеры условных обозначений.

Пример 1. АЦ-5-40(4310), модель ХХХ. Автоцистерна пожарная, вместимость цистерны 5 м3 воды, подача воды насосом 40 л/с, шасси КамАЗ 4310, первая модификация модели.

Пример 2. АКТ-0,5/0,5(131), модель 207 — автомобиль комбиниро­ванного тушения, вместимость цистерн для порошка и пенообразователя 500 л (0,5 м), шасси автомобиля ЗИЛ-131, модель 207.
